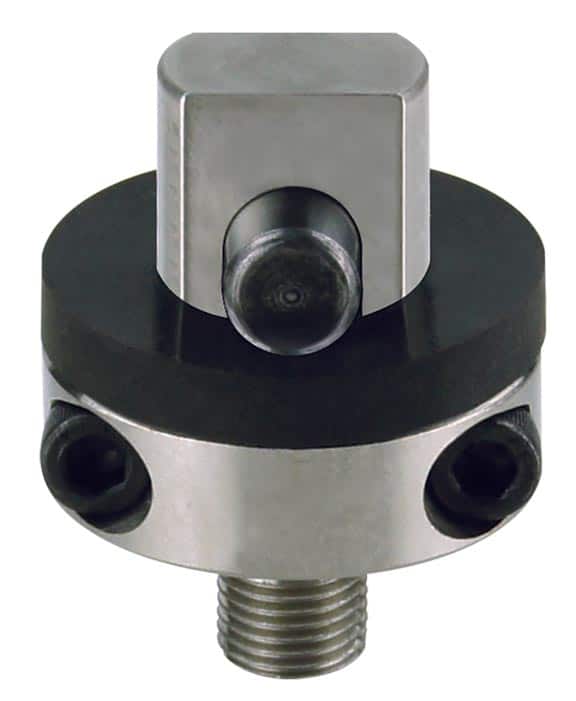

Swing Clamp Arms, Rocker Arm Attachment
Swing Clamp Arms

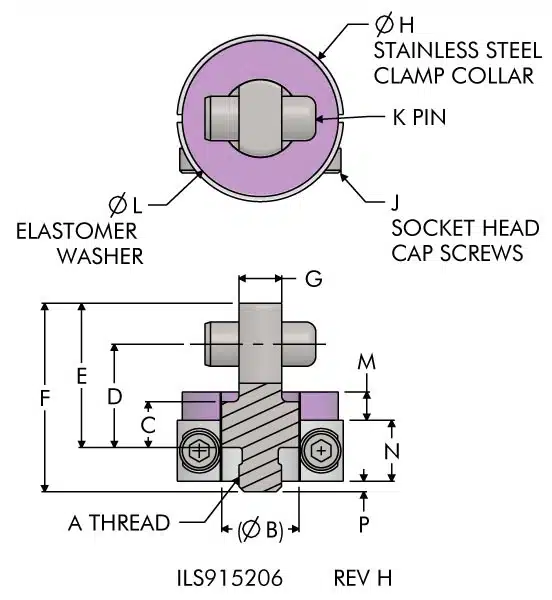

| Model No. | Clamp Capacity (lb.) | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 91-5205-08 | 450 | 1/4 - 28 | 0.437 | 0.26 | 0.58 | 0.81 | 1.06 | 0.243 | 0.94 | 6 - 32 | Ø 0.250 X 0.63 | 0.88 | 0.16 | 0.34 | 0.06 |
| 91-5209-08 | 1100 | 3/8 - 24 | 0.625 | 0.33 | 0.77 | 1.14 | 1.58 | 0.370 | 1.31 | 10 - 32 | Ø 0.313 X .88 | 1.25 | 0.19 | 0.44 | 0.19 |
| 91-5213-08 | 2600 | 1/2 - 20 | 0.875 | 0.30 | 1.05 | 1.59 | 2.09 | 0.524 | 1.63 | 1/4 - 28 | Ø 0.438 X 1.25 | 1.63 | 0.25 | 0.50 | 0.25 |
| 91-5218-08 | 5000 | 5/8 - 18 | 1.250 | 0.40 | 1.43 | 2.24 | 2.88 | 0.780 | 2.06 | 1/4 - 28 | Ø 0.625 X 2.00 | 2.00 | 0.25 | 0.50 | 0.37 |
